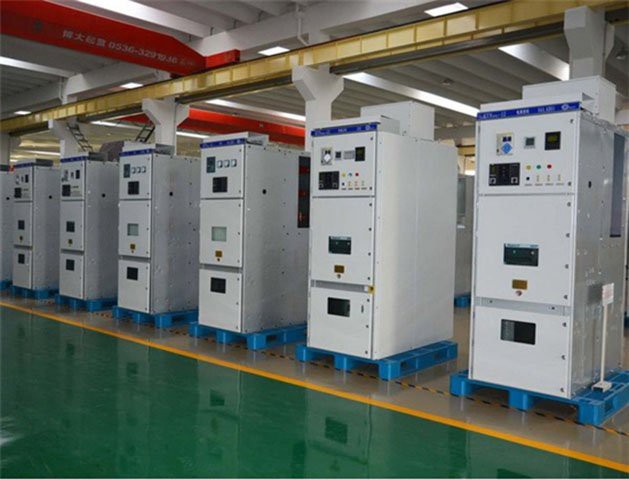

礦用開關柜

礦用開關柜，主要用于煤礦井下無瓦斯煤塵的井底車場，總進風巷的配電峒室，作為交流50Hz，電壓7.2Kv或12kv電氣設備的配電進線、饋出、保護控制高壓電動機、變壓器使用。開關柜同樣可以用于煤礦地面變電和冶金、化工等供電系統使用。

a、安裝高度不超過海拔2000米；

b、環境溫度-5℃~40℃；

c、周圍空氣的相對濕度不大于95±3%；

d、無劇烈顛簸震動沖擊的地方；

e、無瓦斯煤塵爆炸的場合；

f、沒有足以能腐蝕金屬盒破壞絕緣氣體的場所；

g、允許有垂直滴水的場所；

本開關柜客服了原來開關柜的種種不足，研制開發的新穎手車式開關柜結構保護功能全，操作可靠性高，維護方便簡單。

 體積小，重量輕的特點。

 ●設計結構：

 開關柜是由柜體和手車兩部分組成，用隔板分隔成手車室、母線室、電纜室、繼電器室，手車有實驗及工作兩個位置。手車室與電纜室有活動的絕緣板隔開，維修時特別方便。手車互換率100%，減少維修時間，提高供電質量。手車滑道準確靈活，確保手車進出不偏離，并加裝定位導航軌使二次插頭準確無誤的可靠接觸。

 ●先進完善的保護：

 開關柜的保護功能，經過多年煤礦使用，產品能滿足不同用途的保護選擇，配置漏電、絕緣監視、欠壓、短路、過流操作過電壓，也可選用具有遙控、遙訊、遙測等綜合自動化保護裝置，可配置小電流接地保護選線裝置配套使用。

 可選用系列礦用微機保護測控裝置，保護系統帶有通訊接口，通過通訊網絡所有信息實時發送到上一級監控或調整系統，通過后臺計算機進行遙測、遙信、遙控、遙調、遙脈的“五遙”功能。
